Kammprofil- / Spiral-/ Wellringdichtungen, Gummi-Stahldichtungen
Kammprofil- / Spiral-/Wellringdichtungen, Gummi-Stahldichtungen
Metalldichtungen — für besonders anspruchsvolle Anwendungen
Metalldichtungen werden bevorzugt im Tieftemperatur- oder Hochtemperaturbereich von ‑270° C bis +1000° C
und bei hohen Drücken eingesetzt.
Die Werkstoffauswahl richtet sich nach dem abzudichtenden Durchflussmedium, unsere Techniker beraten Sie gerne für Ihre Anwendung.
Die zur Anwendung kommenden Werkstoffe können zum Beispiel Stahl oder NE-Metalle sein.
Auch kombinierte Gummi-Stahl Dichtungen erhalten Sie bei uns in unterschiedlichen Ausführungen.
Die Dichtungen erfüllen auf Wunsch und je nach Ausführung die gängigen Verordnungen und Zulassungen wie TA Luft nach VDI 2440, Fire Safe nach ISO 10497 / API 607, Blow-out Test nach VDI 2200, BAM für Sauerstoffanwendungen
In unserem Produktprogramm führen wir Metall-/ Metall-Weichstoff-/ und Metall-Gummi-Dichtungen in den unterschiedlichsten Ausführungen, z. B. auch für genormte Flansche, gem. EN 1514–6 und EN 12560–6
Die zuverlässige Reproduzierbarkeit wiederkehrender Abläufe ist entscheidend, um Folgekosten und Reklamationen zu vermeiden. Gemeinsam analysieren wir Ihre Anforderungen und entwickeln passgenaue Lösungen für Ihre Prozesse.
Wir realisieren kurze Lieferzeiten durch diversifizierte Lagerbestände.

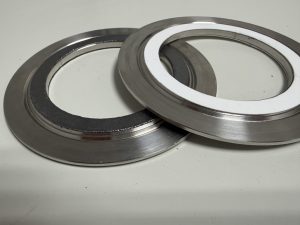

Kammprofildichtungen
Kammprofildichtungen bestehen im Wesentlichen aus einem metallischen Träger, auf welchem sich das eingedrehte Kammprofil befindet. Auf diesem Kammprofil werden die Weichstoffauflagen aufgebracht. Im Herstellungsprozess der Dichtungen wird der Weichstoff beim Verpressen in die Kämme eingedrückt und bildet somit eine dünne Schickt zwischen Kammspitze und Dichtfläche.
Wir führen Kammprofildichtungen in den verschiedensten Ausführungen. Diese richten sich je nach Anforderung und Einsatzbereich, z. B. bei großen Temperaturdifferenzen, gasförmigen Medien, Verminderung von Resonanzschwingungen. Wir führen Kammprofildichtungen
- ohne Zentrierrand
- mit festem Zentrierrand
- mit losem Zentrierrand
Kammprofildichtungen sollten nicht ohne Auflage verwendet werden, da dies bereits nach kurzer Zeit zu einem Ausfall des Dichtsystems führen kann. Im Allgemeinen werden Auflagen aus PTFE oder Grafit eingesetzt. Je nach Anforderung können auch Silber oder Aluminium eingesetzt werden (z. B. bei sehr hohen Betriebstemperaturen). In Abhängigkeit von der Auflagendicke, üblicherweise 0,5 mm für Grafit, Dichte D = 1,0, erhält das Trägermaterial genau definierte kammartige Eindrehungen. Kammprofildichtungen mit Auflagen aus Weichstoff zeichnen sich auf der einen Seite durch eine sehr niedrige Mindestflächenpressung aus, die von dem Werkstoff der Auflage bestimmt wird. Auf der anderen Seite liegt der Betrag der maximal erträglichen Flächenpressung sehr hoch, da dieser durch den Wert des metallischen Trägermaterials bestimmt wird.

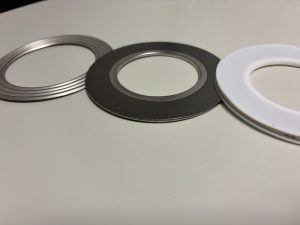

Wellringe und Wellrahmen
Unschlagbar in Preis und Leistung gilt der Wellring als wahrer Allrounder unter den Dichtungen. Durch seine Weichstoffauflagen ist er universell in zahlreichen industriellen Anwendungsbereichen einsetzbar. Sie weisen eine sehr hohe Dichtheit in Verbindung mit geringstem Schraubenkraftverlust. Dazu kommen die ausgezeichneten elastischen Eigenschaften, bedingt durch den metallischen Wellring.
In unserem Produktportfolio führen wir Wellringe in den unterschiedlichsten Ausführungen:
- eckig (Wellrahmen)
- rund oder oval
- mit / ohne Steg
- mit / ohne Schraublöcher
- Auflage aus Graphit oder PTFE
Zertifiziert nach
- TA Luft nach VDI 2440
- Fire Safe nach ISO 10497 / API 607
- Blow-out Test nach VDI 2200
- BAM für Sauerstoffanwendungen

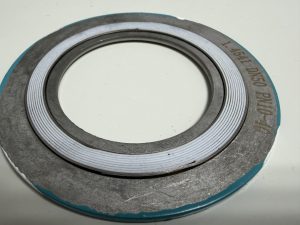

Spiraldichtungen
Spiraldichtungen bestehen aus wechselnden Metallwindungen sowie aus einer weichen, nicht-metallischen Füllung. Um die Spirale am inneren und äußeren Durchmesser zu verstärken, bestehen die inneren und äußeren Windungen nur aus Metall. Die Spiraldichtung ist prädestiniert für den Einsatz bei hohen Anforderungen an Druck und Temperatur.
Wir führen Spiraldichtungen je nach Anforderung und Einsatzbereich in den unterschiedlichsten Anforderungen:
- ohne Innen- und Außenring
- mit Zentrierring nach EN 1514–2 und EN 12560–2
- mit Innenring (IR) bzw. Stützring
- mit Innen- und Zentrierring nach EN 1514–2 und EN 12560–2
- Grafit – von ‑200°C bis 500°C
- PTFE – von ‑200°C bis 230°C
- Glimmer / Mica — von ‑40°C bis 900°C
- Keramik – von ‑40°C bis 1000°C

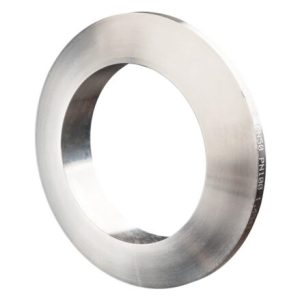

Linsendichtungen
Bei Linsendichtungen ist die optimale Flächenpressung Voraussetzung für Ihren erfolgreichen Einsatz. Die Dichtfläche der Linse stellt sich entsprechend der Flächenpressung ein. Durch galvanische Überzüge (Verkupfern, Versilbern; nach Kundenwunsch) können die Dichteigenschaften verbessert und die Mindestflächenpressung gesenkt werden.

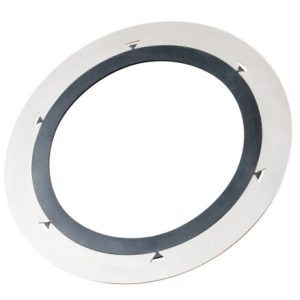

Gummi-Stahl-Dichtungen
Gummi-Stahl-Dichtungen bestehen aus einem festgelegten Elastomer mit einvulkanisiertem Metallring. Der Ring im Kern der Dichtung sichert die Aufnahme einer guten Flächenpressung und unterstützt die Zentrierung der Dichtung im Flansch. Gummi-Stahl-Dichtungen werden in Flanschsystemen unter anderem zum Abdichten von Wasser, Abwasser, Gas, Luft, Säuren und verdünnten Laugen eingesetzt. Wir führen Gummi-Stahl-Dichtungen in den unterschiedlichsten Ausführungen.
Technische Beratung
Sie suchen eine Lösung für Ihr Dichtungsvorhaben? Unsere Experten stehen Ihnen mit fachkundiger Beratung zu unseren Produkten, Services und maßgeschneiderten Entwicklungsoptionen zur Seite!
